#物联网征文#【FFH】HDF驱动开发流程解析

浮游图灵 2022-08-11 阅读 37
Hi3516DV300南向开发HDF驱动开发HarmonyOS编程语言

前言

上一节我们通过DevEco Device Tool生成标准HDF框架，下面我们就以生成的模板，来深入研究HDF驱动开发。本次使用的是Hi3516DV300开发板，分别设置了LiteOS内核以及Linux内核两个版本为例，来了解深入HDF驱动开发流程以及比较Linux内核与LiteOS内核HDF驱动开发异同。

参考文章

HDF的开发流程可以参考下面这篇文章。
驱动开发
实例代码通过DevEco Device Tool生成，代码以及结构比较规范，可以参考下面这篇。
DevEco Device Tool：HDF框架一键生成！

前提准备

本次测试例子使用的是OpenHarmony3.1 release全量代码下配置的两个工程，一个是LiteOS内核的小型系统，另一个是Linux内核的小型系统，并且参考上一篇文章生成HDF框架。
生成的文件包括BUILD.gn, Kconfig, MakeFile, hcs, c/c++的编译，驱动代码等，点击即可跳转到对应的文件。Linux内核和LiteOS内核生成的会有点区别，主要体现在驱动编译方面。

HDF驱动开发步骤

基于HDF框架的驱动开发主要分为三个部分：驱动实现、驱动编译和驱动配置。

一， 驱动实现

驱动实现包含驱动业务代码实现和驱动入口注册，具体写法如下：
``` c++
#include "hdf_device_desc.h" // HDF框架对驱动开发相关能力接口的头文件
#include "hdf_log.h" // HDF框架提供的日志接口头文件

#define HDF_LOG_TAG "sample_driver" // 打印日志所包含的标签，如果不定义则用默认定义的HDF_TAG标签。

// 驱动对外提供的服务能力，将相关的服务接口绑定到HDF框架。
int32_t HdfSampleDriverBind(struct HdfDeviceObject *deviceObject)
{
HDF_LOGD("Sample driver bind success");
return 0;
}

// 驱动自身业务初始化的接口
int32_t HdfSampleDriverInit(struct HdfDeviceObject *deviceObject)
{
HDF_LOGD("Sample driver Init success");
return 0;
}

// 驱动资源释放的接口
void HdfSampleDriverRelease(struct HdfDeviceObject *deviceObject)
{
HDF_LOGD("Sample driver release success");
return;
}


驱动入口注册到HDF框架

// 定义驱动入口的对象，必须为HdfDriverEntry（在hdf_device_desc.h中定义）类型的全局变量。
struct HdfDriverEntry g_sampleDriverEntry = {
.moduleVersion = 1,
.moduleName = "sample_driver",
.Bind = HdfSampleDriverBind,
.Init = HdfSampleDriverInit,
.Release = HdfSampleDriverRelease,
};
// 调用HDF_INIT将驱动入口注册到HDF框架中。在加载驱动时HDF框架会先调用Bind函数，再调用Init函数加载该驱动；当Init调用异常时，HDF框架会调用Release释放驱动资源并退出。
HDF_INIT(g_sampleDriverEntry);

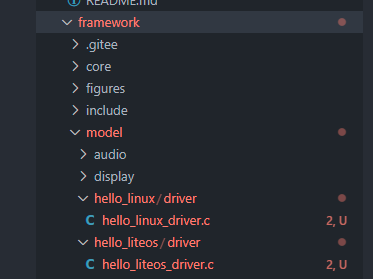

通过工具生成的驱动代码的位置位于drivers/framework/model里，我们通过Deveco Device Tool生成新增了LiteOS的测试驱动（hello_liteos）以及Linux内核的测试驱动(hello_linux)。
![image.png](https://dl-harmonyos.51cto.com/images/202208/3161b636953d3f9d00e3987b49704ca30bd615.png?x-oss-process=image/resize,w_373,h_279)

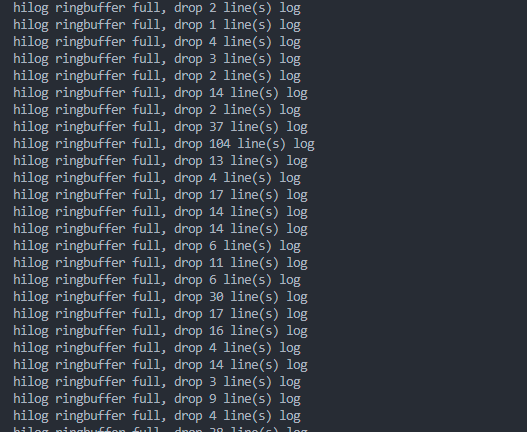

自动生成驱动业务代码以及将驱动入口注册到HDF框架的模板，为区别后续两种内核的驱动实现结果，我修改了一下驱动的初始化化Init函数，Liteos内核驱动实现打印"Hello LiteOS"的日志，而Linux内核的驱动实现打印“Hello Linux”的日志，不过实际测试结果Liteos内核的Hilog打印出了点问题，显示缓冲区满了，尝试增大缓冲区解决无果，所以加了Liteos内核驱动实现让绿色LED等常亮，Linux内核的驱动实现让红外灯常亮来区别。
![image.png](https://dl-harmonyos.51cto.com/images/202208/f94ed257354207fbfeb257cc61135935dd73e5.png?x-oss-process=image/resize,w_527,h_432)

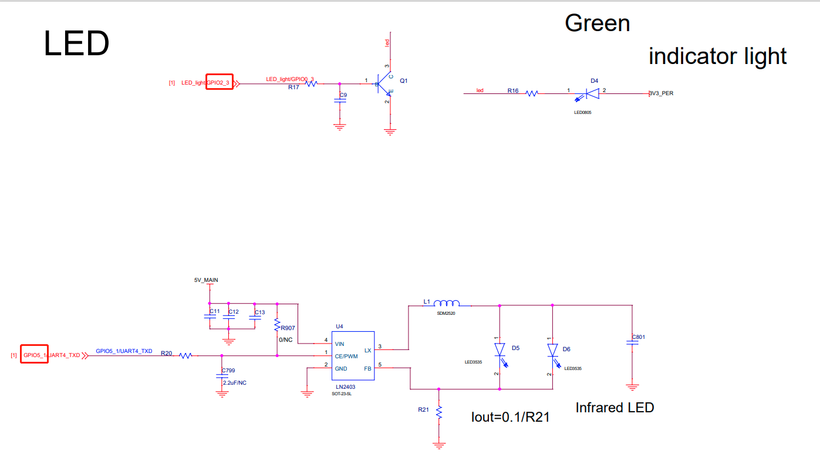

通过查询原理图可以得：
绿色LED为GPIO2_3引脚，换算成管脚号为2×8+3=19。（Hi3516一组GPIO含有8个引脚），输出高电平点亮。
红外LED为GPIO为GPIO5_1引脚，换算成管脚号为5×8+1=41，输出高电平点亮。
![image.png](https://dl-harmonyos.51cto.com/images/202208/d2777c278cd703aa6cd2463c36ee6a88443b42.png?x-oss-process=image/resize,w_820,h_773)

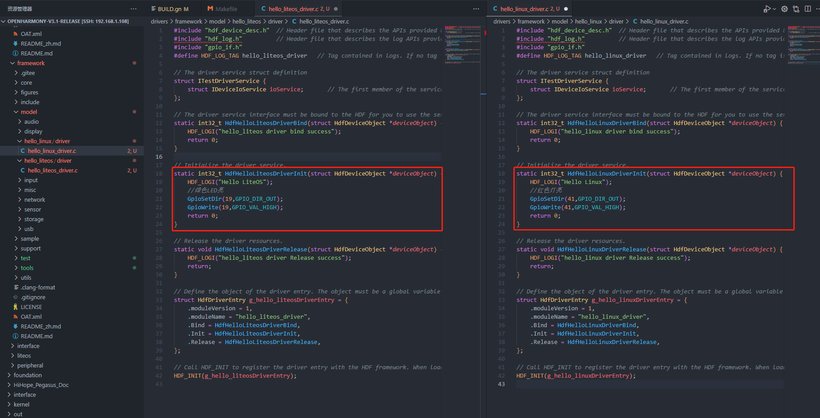

这样就可以修改我们的驱动代码，**注意需要包含#include "gpio_if.h"头文件用于控制GPIO**，修改代码如下。
![image.png](https://dl-harmonyos.51cto.com/images/202208/d6890e823f5b72cbc62391ecc2b9eb829c0022.png?x-oss-process=image/resize,w_820,h_943)
``` c++
// Initialize the driver service.
static int32_t HdfHelloLiteosDriverInit(struct HdfDeviceObject *deviceObject) {
    HDF_LOGI("Hello LiteOS");
    GpioSetDir(19,GPIO_DIR_OUT);//引脚设置为输出
    GpioWrite(19,GPIO_VAL_HIGH);//输出高电平，绿色LED亮
    return 0;
}

``` c++
// Initialize the driver service.
static int32_t HdfHelloLinuxDriverInit(struct HdfDeviceObject *deviceObject) {
HDF_LOGI("Hello Linux");
GpioSetDir(41,GPIO_DIR_OUT);//引脚设置为输出
GpioWrite(41,GPIO_VAL_HIGH);//输出高电平，红外灯亮
return 0;
}


## 二，驱动编译
在创建完成驱动代码后，还要把它加入OpenHarmony的构建系统，LiteOS内核与Linux内核的编译配置流程会有所不同。
### LiteOS内核驱动编译
涉及Makefile和BUILD.gn修改：

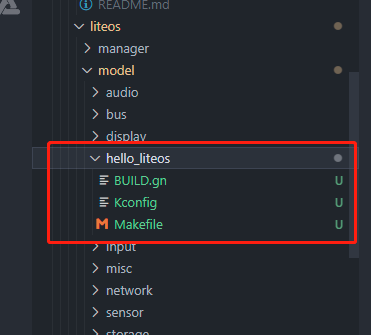

可以看到在drivers/adapter/khdf/liteos/model新增hello_liteos目录，用于存放驱动编译规则代码，目录下新建了BUILD.gn以及Makefile文件，Kconfig文件文件不参与到驱动编译目前暂不考虑。
![image.png](https://dl-harmonyos.51cto.com/images/202208/89af4d574159e063e4b97225bf9af00ffb6e89.png?x-oss-process=image/resize,w_371,h_335)
#### MakeFile部分
1. 驱动代码的编译必须要使用HDF框架提供的Makefile模板进行编译，在新建的MakeFile文件新建如下代码，生成编译结构文件，也就是生成对应MODULE_NAME的静态库。

``` makefile
include $(LITEOSTOPDIR)/../../drivers/adapter/khdf/liteos/lite.mk#导入hdf预定义内容

HELLO_LITEOS_ROOT_DIR = $(LITEOSTOPDIR)/../../drivers/framework/model/hello_liteos

ifeq ($(LOSCFG_DRIVERS_HDF_HELLO_LITEOS), y)
MODULE_NAME := hdf_hello_liteos_driver #生成的结果文件
LOCAL_INCLUDE := $(HELLO_LITEOS_ROOT_DIR)/../../../../../third_party/FreeBSD/sys/dev/evdev#本驱动的头文件目录
LOCAL_SRCS += $(HELLO_LITEOS_ROOT_DIR)/driver/hello_liteos_driver.c#本驱动的源代码文件

endif
include $(HDF_DRIVER)#导入Makefile模板完成编译
  1. 在drivers/adapter/khdf/liteos/hdf_lite.mk将编译结果文件链接到内核镜像。
    ifeq ($(LOSCFG_DRIVERS_HDF_HELLO_LITEOS), y)
LITEOS_BASELIB += -lhdf_hello_liteos_driver #链接生成的静态库
LIB_SUBDIRS    += $(LITEOS_DRIVERS_HDF)/model/hello_liteos #驱动代码Makefile的目录
endif

    编译流程关系如下图：

BUILD.gn部分：

  1. 新增模块BUILD.gn代码如下：
    import("//drivers/adapter/khdf/liteos/hdf.gni")
module_switch = defined(LOSCFG_DRIVERS_HDF_HELLO_LITEOS)
module_name = "hdf_hello_liteos_driver"#模块名
hdf_driver(module_name) {
FRAMEWORKS_HELLO_LITEOS_ROOT = "$HDF_FRAMEWORKS_PATH/model/hello_liteos"
#模块要编译的源码文件
sources = ["$FRAMEWORKS_HELLO_LITEOS_ROOT/driver/hello_liteos_driver.c"]
#依赖的头文件目录
include_dirs = [
"//third_party/FreeBSD/sys/dev/evdev/"
]
}
  2. 把新增模块的BUILD.gn所在的目录添加到/drivers/adapter/khdf/liteos/BUILD.gn里面：
    由于生成的代码是在model模块下的，model已经添加编译到了/drivers/adapter/khdf/liteos/BUILD.gn下，故我们只需在model层下的BUILD.gn下添加模块，也就是在drivers/adapter/khdf/liteos/model/BUILD.gn添加hello_liteos模块到modules中。

import("//drivers/adapter/khdf/liteos/hdf.gni")

module_group("model") {
modules = [
"audio",
"bus/usb",
"display",
"input",
"hello_liteos", //新增模块
"misc/dsoftbus",
"misc/light",
"misc/vibrator",
"network/ethernet",
"network/wifi",
"sensor",
"storage",
"usb/device",
"usb/host",
]
}

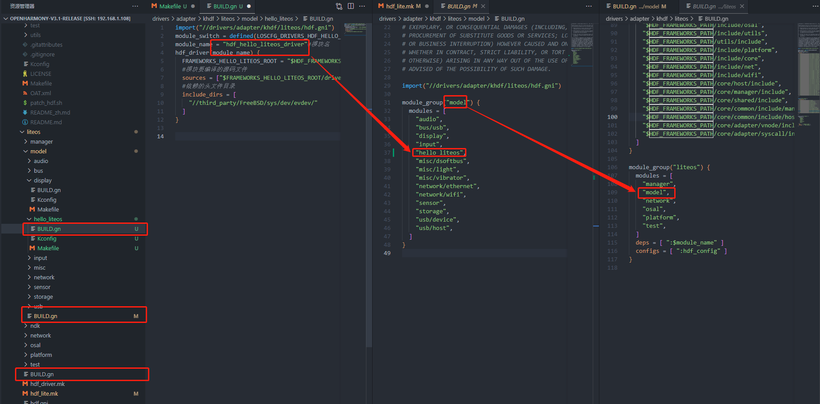

用下面这张图来表示他们的编译依赖关系可能会比较清晰一点。
![image.png](https://dl-harmonyos.51cto.com/images/202208/c5a96bd866bd3e46c57505f92a98332285f0d2.png?x-oss-process=image/resize,w_820,h_917)

### Linux内核驱动编译

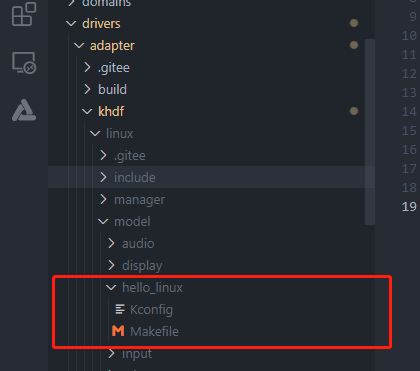

在drivers/adapter/khdf/linux/model目录下可以发现新增了新建hello_linux文件夹，用于存放驱动编译规则代码，目录下新建了MakeFile文件用于编译驱动配置。
![image.png](https://dl-harmonyos.51cto.com/images/202208/236005328a1222a52e51540629f85a36a6b5d8.png?x-oss-process=image/resize,w_420,h_371)
#### Makefile部分
1. 新增模块Makefile文件里面模块代码编译规则代码如下：

HELLO_LINUX_ROOT_DIR = ../../../../../framework/model/hello_linux/driver

obj-$(CONFIG_DRIVERS_HDF_HELLO_LINUX) += \
$(HELLO_LINUX_ROOT_DIR)/hello_linux_driver.o##将hello_linux_driver.o文件编译

ccflags-y += -I$(srctree)/drivers/hdf/framework/include/core \
-I$(srctree)/drivers/hdf/framework/core/common/include/host \
-I$(srctree)/drivers/hdf/framework/include/utils \
-I$(srctree)/drivers/hdf/framework/include/osal \
-I$(srctree)/drivers/hdf/framework/ability/sbuf/include \
-I$(srctree)/drivers/hdf/framework/include/platform \
-I$(srctree)/drivers/hdf/framework/include/config \
-I$(srctree)/drivers/hdf/framework/core/host/include \
-I$(srctree)/drivers/hdf/framework/core/shared/include \
-I$(srctree)/drivers/hdf/framework/utils/include \
-I$(srctree)/drivers/hdf/khdf/osal/include

ccflags-y +=-I$(srctree)/bounds_checking_function/include \
-I$(srctree)/drivers/hdf/evdev

2. 添加模块目录到drivers/adapter/khdf/linux/Makefile：

obj-$(CONFIG_DRIVERS_HDF) += manager/
obj-$(CONFIG_DRIVERS_HDF_PLATFORM) += platform/
obj-$(CONFIG_DRIVERS_HDF_DISP) += model/display/
obj-$(CONFIG_DRIVERS_HDF_INPUT) += model/input/
obj-$(CONFIG_DRIVERS_HDF_WIFI) += model/network/wifi/
obj-$(CONFIG_DRIVERS_HDF_USB_PNP_NOTIFY) += model/usb/host/
obj-$(CONFIG_DRIVERS_HDF_USB_F_GENERIC) += model/usb/device/
obj-$(CONFIG_DRIVERS_HDF_SENSOR) += model/sensor/
obj-$(CONFIG_DRIVERS_HDF_STORAGE) += model/storage/
obj-$(CONFIG_DRIVERS_HDF_BT) += model/network/bluetooth/
obj-$(CONFIG_DRIVERS_HDF_LIGHT) += model/misc/light/
obj-$(CONFIG_DRIVERS_HDF_VIBRATOR) += model/misc/vibrator/
obj-$(CONFIG_DRIVERS_HDF_AUDIO) += model/audio/
obj-$(CONFIG_DRIVERS_HDF_DSOFTBUS) += model/misc/dsoftbus/
obj-$(CONFIG_DRIVERS_HDF_HELLO_LINUX) += model/hello_linux/#新增的模块目录

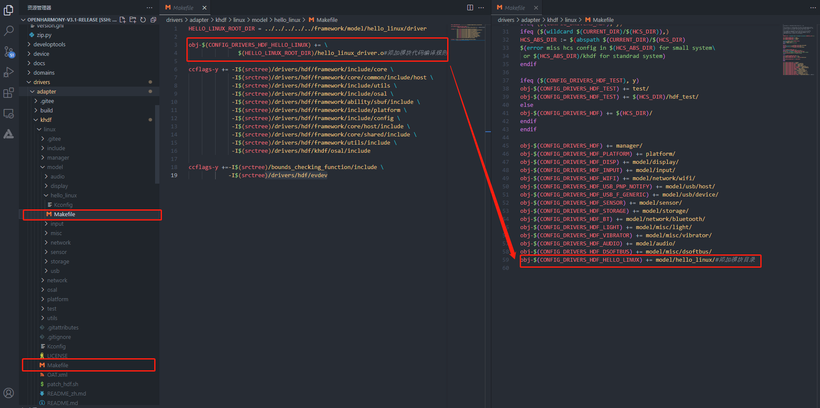

编译流程关系如下：
![image.png](https://dl-harmonyos.51cto.com/images/202208/a2598ee989c7a55d698060bc010a9bd3a0ffa1.png?x-oss-process=image/resize,w_820,h_951)

### Kconfig（可选）

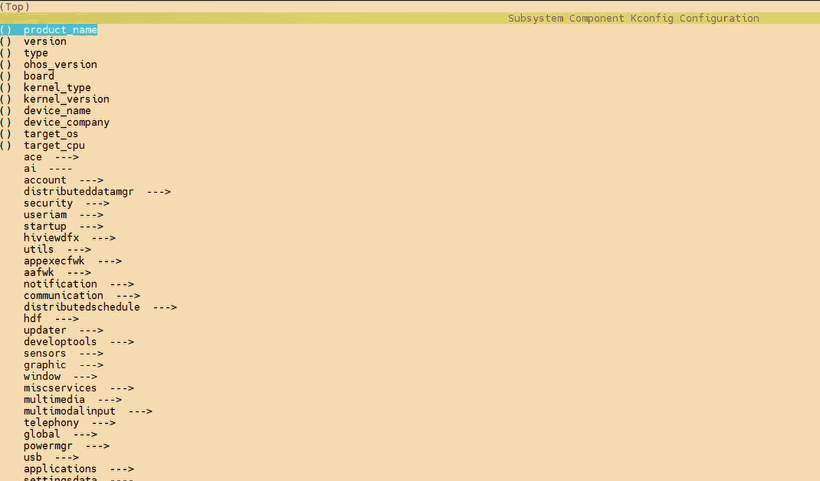

如果需要定义模块控制宏，也可以对Kconfig进行配置，在通过工具生成的文件中可以发现还包含Kconfig可视化配置文件，该功能基于Kconfiglib与Kconfig实现，方便用户**个性化配置OpenHarmony产品子系统部件**。

基于Kconfig实现的可视化配置功能具有以下优点：
- 能直观且全面地展示软件的部件选项。
- 可靠性强，如Linux-kernel、buildroot等知名软件都采用Kconfig进行可视化配置。

![image.png](https://dl-harmonyos.51cto.com/images/202208/33fef9a8088b401c0b219206d520f2949908b1.png?x-oss-process=image/resize,w_820,h_627)

目前这个功能对我来说还没什么用，还未深入研究，对于HDF驱动编译配置中没什么影响，可以不进行配置。感兴趣的话可以看看下面这个指导进行学习。
[编译构建Kconfig可视化配置指导](https://gitee.com/openharmony/docs/blob/master/zh-cn/device-dev/subsystems/subsys-build-gn-kconfig-visual-config-guide.md#https://gitee.com/openharmony/productdefine_common/blob/master/base/base_product.json)

## 三，驱动配置
### 驱动设备描述
HDF框架加载驱动所需要的信息来源于HDF框架定义的驱动设备描述，因此在vendor/hisilicon/hispark_taurus（_linux）/hdf_config/device_info/device_info.hcs下添加分别驱动设备描述,模板如下
  sample_host :: host{
        hostName = "host0";    // host名称，host节点是用来存放某一类驱动的容器。
        priority = 100;        // host启动优先级（0-200），值越大优先级越低，建议默认配100，优先级相同则不保证host的加载顺序。
        caps = ["DAC_OVERRIDE", "DAC_READ_SEARCH"];   // 用户态进程Linux capabilities配置。
        device_sample :: device {        // sample设备节点
            device0 :: deviceNode {      // sample驱动的DeviceNode节点
                policy = 1;              // policy字段是驱动服务发布的策略，在驱动服务管理章节有详细介绍。
                priority = 100;          // 驱动启动优先级（0-200），值越大优先级越低，建议默认配100，优先级相同则不保证device的加载顺序。
                preload = 0;             // 驱动按需加载字段，在本章节最后的说明有详细介绍。
                permission = 0664;       // 驱动创建设备节点权限
                moduleName = "sample_driver";      // 驱动名称，该字段的值必须和驱动入口结构的moduleName值一致。
                serviceName = "sample_service";    // 驱动对外发布服务的名称，必须唯一。
                deviceMatchAttr = "sample_config"; // 驱动私有数据匹配的关键字，必须和驱动私有数据配置表中的match_attr值相等。
            }
        }
    }

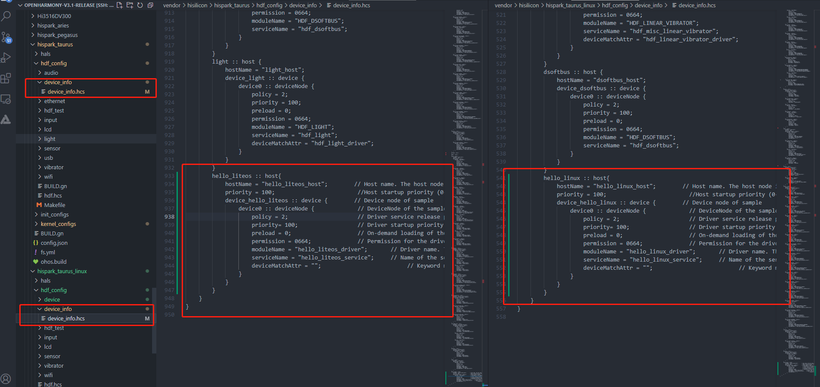

DevEco Device Tool为我们生成的配置如下，可根据需要进行修改：
![image.png](https://dl-harmonyos.51cto.com/images/202208/a36afb8428508e7ff54933415d28117632542f.png?x-oss-process=image/resize,w_820,h_901)
### 驱动私有配置信息（可选）
由上图可以看到其中deviceMatchAttr为空，并没有为我们生成私有配置信息，如果驱动有私有配置，则可以添加一个驱动的配置文件，用来填写一些驱动的默认配置信息。HDF框架在加载驱动的时候，会将对应的配置信息获取并保存在HdfDeviceObject中的property里面，通过Bind和Init传递给驱动。驱动的配置信息示例如下：

root {
SampleDriverConfig {
sample_version = 1;
sample_bus = "I2C_0";
match_attr = "sample_config"; // 该字段的值必须和device_info.hcs中的deviceMatchAttr值一致
}
}

配置信息定义之后，需要将该配置文件添加到板级配置入口文件hdf.hcs（目录位于vendor/hisilicon/hispark_taurus（_linux）/hdf_config/hdf.hcs），这里就不进行配置了，等下次尝试加入用户态业务代码再演示，示例如下,
``` c
#include "device_info/device_info.hcs"
#include "sample/sample_config.hcs"

结果

对两个内核的工程分别进行编译烧录运行
结果如下
Linux内核：

LiteOS内核：
